Reptilduino : réalisation d'un automate pour piece d'elevage ou terrarium.

Message  heloderma-kris le Mer 2 Mai - 8:59

Salut a tous : affin de ne pas poluer le poste sur l'eclairage situer ici :http://www.uromastyxstory.com/t139-eclairage-led.

je créé ce sujet afin que ce qui sont intérrésé puissent suivre l'evolution de l'automate que j'essaye de devellopé:

pour rapelle le but est donc de pouvoir controller les differents parametres d' eclairage, chauffage, climatisation , periode d'hivernage etc( en gros un thermostat un peut evoluer  Laughing )

différente pièce sont utiliser :
-écran LCD tactile (plus sympa je trouve que des bouton)
-carte arduino mega 2560( le cerveau de la bette)
-un lecteur de carte micro SD
-une RTC (real time clock en gros une orloge sur pile qui donne la date et l'heur).
- un peut d'electronique pour commandes des relais .
-alimmentation 12V et 24V pour le microcontroleur et les relais !

beff voila un apercu de ce que donne le bidule sur un suport que j'ai fait hier soir :




Arrow que c'est faire mon bidule pour le moment :
-gestion des température de la pièce
-allumage des rampe fluorescente automatiquement
-allumage des lampe chauffante ou UVB automatiquement
-allumage progressif de led dimable ou de lampe halogène(en cours de réalisation)

tous cela en heure paramétré ou en automatique avec les coordonné GPS de la zone de vie de l’espèce( bref je suis fénéant et comme ça j'ai plus besoin de reparamétré la longueur des jour tous ce fait tout seul).

-passage en mode hivernage (plus de chauffage et plus de brumisation ( bref des réglages différents)
-gestion des bumisation matinal et crépusculaire

et surtout pas mal de température de sécurité a programmé( arrêt lampe uvb chauffante puis arrêt total source de chaleur etc)

Arrow viendront:
-la visualisation via le net des donné de la piece avec dattalogging sur server distant(il y a du taf Suspect)
- ensuite la possibilité de les reparamétré a distance.

voila pour le moment ou j'en suis !

une petite video qui montre deux trois truc ( ça a évoluer depuis je posterai bientot d'autre photo et video)!




Dernière édition par heloderma-kris le Lun 3 Mar - 11:00, édité 2 fois
avatar
heloderma-kris

Messages : 168
Date d'inscription : 13/11/2011
Localisation : ESSONNE

Voir le profil de l'utilisateur http://heloderma.free.fr

Revenir en haut Aller en bas

Re: Reptilduino : réalisation d'un automate pour piece d'elevage ou terrarium.

Message  eric35 le Mer 2 Mai - 9:57

Très très prometteur ! Tu tiens un truc la , bravo !
avatar
eric35

Messages : 100
Date d'inscription : 15/11/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Reptilduino : réalisation d'un automate pour piece d'elevage ou terrarium.

Message  squamat_home le Mer 2 Mai - 15:36

bin on en a parlé y a 6 mois et je vois pas trop les avancées depuis... Very Happy
non j'déconne...c'est de la balle Kris ! c'est clair que ca va faire des envieux ce boitier !!!!

super boulot MONSIEUR !

avatar
squamat_home

Messages : 640
Date d'inscription : 15/11/2011
Age : 36
Localisation : Nord

Voir le profil de l'utilisateur http://www.catfa.fr

Revenir en haut Aller en bas

Re: Reptilduino : réalisation d'un automate pour piece d'elevage ou terrarium.

Message  nono91 le Mer 2 Mai - 18:26

c'est bien fluide comme gestion et simple Cool
Tu aurais une idée du coup pour crée ta commande en sans fils type émetteur/ récepteur.
avatar
nono91

Messages : 391
Date d'inscription : 23/11/2011
Age : 38
Localisation : essonne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Reptilduino : réalisation d'un automate pour piece d'elevage ou terrarium.

Message  heloderma-kris le Mer 2 Mai - 20:30

nono
quel type de commande? , tu veux dire via internet ou alors via infrarouge ou RF ?
avatar
heloderma-kris

Messages : 168
Date d'inscription : 13/11/2011
Localisation : ESSONNE

Voir le profil de l'utilisateur http://heloderma.free.fr

Revenir en haut Aller en bas

Re: Reptilduino : réalisation d'un automate pour piece d'elevage ou terrarium.

Message  nono91 le Jeu 3 Mai - 14:42

Non via internet je connais Very Happy
Oui plus type fréquence dans le méme principe qu'un thermostat par exemple.
avatar
nono91

Messages : 391
Date d'inscription : 23/11/2011
Age : 38
Localisation : essonne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Reptilduino : réalisation d'un automate pour piece d'elevage ou terrarium.

Message  heloderma-kris le Ven 18 Mai - 19:16

nouvelle video :



vu que j'ai pas trops le temps en ce moment sa n'avance pas trés vite et la partie web me pose des probléme a dévelopé Sad
mais sa va venir
avatar
heloderma-kris

Messages : 168
Date d'inscription : 13/11/2011
Localisation : ESSONNE

Voir le profil de l'utilisateur http://heloderma.free.fr

Revenir en haut Aller en bas

Re: Reptilduino : réalisation d'un automate pour piece d'elevage ou terrarium.

Message  heloderma-kris le Mar 5 Juin - 8:41

petit billet d'info sur l'avancement du projet

voici les prémices du panneau de contrôle a distance par le web accessible depuis un smartphone , une tablette ou un PC bref tous ce qui peut ce connecter au web !

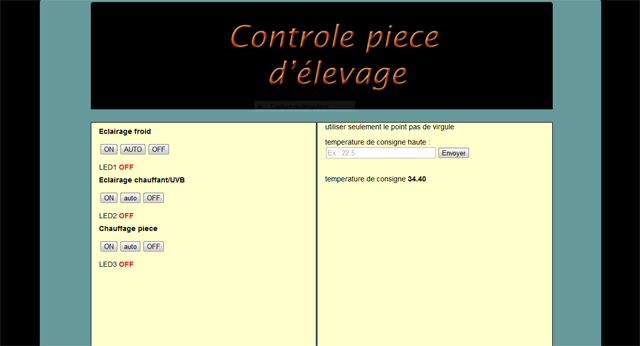

voici le paneau en mode tout sur off



et voici le panneau lorsque l'on modifie des paramètres , la page généré par mon prototype nous informe sur le statue des éclairage(nome led1, led2 etc) ainsi que la température de consigne .

pour le moment cela n'est pas encore intégré dans le proto final car j'attend des pièce(elle vienne d’Asie sa met du temps) après je vous fais une petite vidéo!
A+
avatar
heloderma-kris

Messages : 168
Date d'inscription : 13/11/2011
Localisation : ESSONNE

Voir le profil de l'utilisateur http://heloderma.free.fr

Revenir en haut Aller en bas

Re: Reptilduino : réalisation d'un automate pour piece d'elevage ou terrarium.

Message  heloderma-kris le Mar 5 Juin - 9:00

nono91 a écrit:Non via internet je connais Very Happy
Oui plus type fréquence dans le méme principe qu'un thermostat par exemple.

j'ai regardez un peut de ce coté la mais le souci c'est qu'il faut plusieurs carte avec microcontroleur qui récupére les donnés des sonde sur chaque nouveau poste sans fil et les transfert vers un module central qui s'occupe de centraliser les données ( sa gonfle le prix grave!) et il semblerai que se soit moins fiable comme méthode que du filaire.

donc une évolution prochaine de mon proto sera d'utilise des sondes dite onewire(un fil, en fait deux ), mais en gros toutes les sondes sont reliées ensemble sur les mémés deux fils et on récupère des données a l'autre bout pour chaque sonde de manière individuel ( sa fait partie des pièce que j'attend!)!
avatar
heloderma-kris

Messages : 168
Date d'inscription : 13/11/2011
Localisation : ESSONNE

Voir le profil de l'utilisateur http://heloderma.free.fr

Revenir en haut Aller en bas

Re: Reptilduino : réalisation d'un automate pour piece d'elevage ou terrarium.

Message  Sandce le Mer 6 Juin - 19:08

scratch mon cerveau ne suit pas Razz beau boulot Kris en attente de la suite Wink
avatar
Sandce

Messages : 333
Date d'inscription : 09/11/2011
Age : 39
Localisation : Le mans (Sarthe 72)

Voir le profil de l'utilisateur http://cd-reptiles.over-blog.com

Revenir en haut Aller en bas

Re: Reptilduino : réalisation d'un automate pour piece d'elevage ou terrarium.

Message  squamat_home le Jeu 7 Juin - 11:15

Gildas, y aurait pas moyen de mettre à disposition un décodeur pour les lecteurs du forum ? Very Happy


avatar
squamat_home

Messages : 640
Date d'inscription : 15/11/2011
Age : 36
Localisation : Nord

Voir le profil de l'utilisateur http://www.catfa.fr

Revenir en haut Aller en bas

Re: Reptilduino : réalisation d'un automate pour piece d'elevage ou terrarium.

Message  heloderma-kris le Jeu 7 Juin - 13:03

Mince moi qui penser avoir ete claire . c est pour ça que fait des video au moins on voi le resultat et c est parlant. jai toujours pas recu mes nouvelle piece donc pour le moment il faudra atendre Cool
avatar
heloderma-kris

Messages : 168
Date d'inscription : 13/11/2011
Localisation : ESSONNE

Voir le profil de l'utilisateur http://heloderma.free.fr

Revenir en haut Aller en bas

Re: Reptilduino : réalisation d'un automate pour piece d'elevage ou terrarium.

Message  LaurentM le Jeu 7 Juin - 15:02

La finalité, ça va j'ai tout compris, je trouve ça génial Cool , mais alors les étapes pour arriver à ce résultat Shocked Rolling Eyes Mais bon après chacun son domaine de compétences, mais bon, tu as mon soutien moral plein et entier dans cette démarche
avatar
LaurentM

Messages : 1187
Date d'inscription : 13/11/2011
Age : 46
Localisation : Originaire de ch'Nord

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Reptilduino : réalisation d'un automate pour piece d'elevage ou terrarium.

Message  nono91 le Jeu 7 Juin - 15:24

J'adore!!!!!
je compte bientot agrandir dépéche toi de finir pour faire les tests grandeur nature je suis ton prémier client!! Wink
avatar
nono91

Messages : 391
Date d'inscription : 23/11/2011
Age : 38
Localisation : essonne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Reptilduino : réalisation d'un automate pour piece d'elevage ou terrarium.

Message  pandykiller le Jeu 9 Aoû - 17:59

bonjour très jolie projet peut tu nous dire ou tu as trouver tes composent car sa m’intéresserez de bosser dessus

pandykiller

Messages : 3
Date d'inscription : 07/08/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Reptilduino : réalisation d'un automate pour piece d'elevage ou terrarium.

Message  phelsumalain le Jeu 9 Aoû - 20:45

pandykiller a écrit:bonjour très jolie projet peut tu nous dire ou tu as trouver tes composent car sa m’intéresserez de bosser dessus

avatar
phelsumalain

Messages : 578
Date d'inscription : 17/11/2011
Age : 53
Localisation : Pas-de-Calais

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Reptilduino : réalisation d'un automate pour piece d'elevage ou terrarium.

Message  pandykiller le Ven 10 Aoû - 8:18

c'est bon je me suis présenter ^^ et désoler j'avais oublié Embarassed

pandykiller

Messages : 3
Date d'inscription : 07/08/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Reptilduino : réalisation d'un automate pour piece d'elevage ou terrarium.

Message  heloderma-kris le Sam 18 Aoû - 10:51

Salut a tous bon le projet est un peut en vacance en ce moment neamoins voici les changement qu'il y a eu

controle et commande web operationel
amelioration des diferent gaphisme (sa reste simple , j'ai abandoné les icone .bmp car trop gourmant en espase memoire
les sonde de temperature fonctione supermement bien !
alerte operationelle par mail et par notification sur le telephone
plus corection de bug divers il en reste encor plein mais je continu a boser dessu !

pour les composant on peut se fournire chez diferent site comme:

http://www.lextronic.fr/
http://www.gotronic.fr/
www.watterott.com
avatar
heloderma-kris

Messages : 168
Date d'inscription : 13/11/2011
Localisation : ESSONNE

Voir le profil de l'utilisateur http://heloderma.free.fr

Revenir en haut Aller en bas

Re: Reptilduino : réalisation d'un automate pour piece d'elevage ou terrarium.

Message  LaurentM le Sam 18 Aoû - 15:51

Salut Kris, même si pour moi, c'est toujours du charabia sur la conception, j'ai bien perçu le principe et ça me laisse un peu rêveur ton système.....Bonne continuation dans ce projet Cool
avatar
LaurentM

Messages : 1187
Date d'inscription : 13/11/2011
Age : 46
Localisation : Originaire de ch'Nord

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Reptilduino : réalisation d'un automate pour piece d'elevage ou terrarium.

Message  nono91 le Sam 18 Aoû - 21:47

dépêche toi je dois refaire bientôt ma pièce!!!!!!!!!! Very Happy
avatar
nono91

Messages : 391
Date d'inscription : 23/11/2011
Age : 38
Localisation : essonne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Reptilduino : réalisation d'un automate pour piece d'elevage ou terrarium.

Message  heloderma-kris le Dim 19 Aoû - 8:44

Very Happy salut a tous voici une nouvelle vidéo!



bon désoler pour la qualité mais j'ai du faire avec les moyen du bord car j'avais besoin de mon téléphone pour la démo , donc j'ai pris une camera pour film de vacance qui ne fait pas de mise au point macro !

bref vous pouvez voir comment marche l'interface de control web et les allerte par notification et mail !
pour ce que ça interrese le module arduino plus ethernet shiel envoi une requette htlm vers le site pushinbox ou sont pré parametrer des senario (dans la demos temperature trop haute mais on peut créé ce que l'on veu fumée plus d'eau etc ) et le site envoi une notification et un mail ver mon tel androide (sa marche aussi sur iphone , mais j'aime pas les mac Twisted Evil ) cela nececite l'instalation de "notifry" sur le tel (tout est gratuis je précise , c'est pour cela que j'aime android Twisted Evil )
++
avatar
heloderma-kris

Messages : 168
Date d'inscription : 13/11/2011
Localisation : ESSONNE

Voir le profil de l'utilisateur http://heloderma.free.fr

Revenir en haut Aller en bas

Re: Reptilduino : réalisation d'un automate pour piece d'elevage ou terrarium.

Message  nono91 le Mar 21 Aoû - 19:05

++++++++ Cool
vraiment bien impatient de pouvoir le tester!! Very Happy
avatar
nono91

Messages : 391
Date d'inscription : 23/11/2011
Age : 38
Localisation : essonne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Ouaaaaaa

Message  uroman le Mar 21 Aoû - 21:03

Vraiment cool . cheers
avatar
uroman

Messages : 135
Date d'inscription : 20/11/2011
Age : 33
Localisation : france

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Reptilduino : réalisation d'un automate pour piece d'elevage ou terrarium.

Message  heloderma-kris le Dim 26 Aoû - 8:45

Voila deux photo du panneau d’accueil du proto ,
j'ai ajouter la mesure d'humidité et j'arrive a faire tracer des graphe ce qui je trouve rajoute une info non négligeable.
pour le moment sa enregistre la température et l'humidité toute les 5 minute sur 12 heure
A+

avatar
heloderma-kris

Messages : 168
Date d'inscription : 13/11/2011
Localisation : ESSONNE

Voir le profil de l'utilisateur http://heloderma.free.fr

Revenir en haut Aller en bas

Re: Reptilduino : réalisation d'un automate pour piece d'elevage ou terrarium.

Message  heloderma-kris le Mer 26 Sep - 13:27

voila grace a nono qui ma fourni un ballaste dimable pour tube fluo !
donc la video qui suit montre une gradation de l'intensité lumineuse de deux tube fluo grace a une commande en 0-10v
0V- tube a 5% de sa puissance max et a 10V 100%
j'ai fait egalement des testes avec un gradateur 750W a commande 0V-10V et sa marche aussi ce qui permet de jouer avec la puissance d'une lampe alogéne par exemple
ceuci permetra egalement la gradation de driver a LED a commande 0-10V
et donc la création d'aurore et de crépuscule!
A+
avatar
heloderma-kris

Messages : 168
Date d'inscription : 13/11/2011
Localisation : ESSONNE

Voir le profil de l'utilisateur http://heloderma.free.fr

Revenir en haut Aller en bas

Re: Reptilduino : réalisation d'un automate pour piece d'elevage ou terrarium.

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
